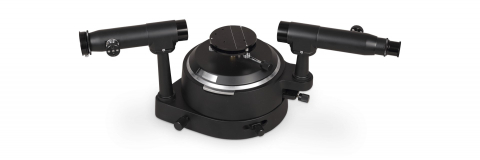

Krüss SG1800 Spektrométer-Goniométer
A Krüss az SG1800 spektrométer-goniométert kínálja a prizmák optikai adatainak pontos mérésére. A visszaverési szög és az elhajlási szög mérhető. A mért értékek alapján meghatározható például a prizma belső szöge vagy a felhasznált anyag törésmutatója. Spektroszkópként, emissziós és abszorpciós spektrumok kvalitatív méréséhez is használható. A kollimátor és a látcső gyújtótávolsága 178 mm, a szabad nyílása pedig 32 mm. A Flintüveg prizma (60 °) diszperziós szöget kínál C-F = 2 °. A kollimátor szimmetrikus pontosságú edzett acél rés. A tartozékok közé tartozik a prizma, a Rowland rács és tartó, a világítás, a lámpa, az okulár és a spektrumlap.
Alkalmazás:
Optikai alkatrészek szögmérésére
A reflexiós szög és az elhajlási szög meghatározása
A prizma belső szögének meghatározása
A felhasznált anyag törésmutatójának meghatározása
Műszaki adatok:
|
Megfigyelőcső |
Végtelenül változtatható |
|
Okulár |
Szálkeresztes |
|
Skála olvasási pontosság |
1 szög min. |
|
Objektív |
Mezőszám 18, 160 mm gyújtótávolság |
|
Prizma |
Flintüveg (60 °) |
|
Diszperziós szög |
C – F = 2° |
|
Rés-cső |
Szimmetrikus pontosságú rés edzett acélból |
|
Optikai tengely magassága a mintatábla fölött |
0 – 20 mm |
|
A minta megfelelő magassága |
5 – 50 mm |
|
Kollimátor gyújtótávolság |
178 mm |
|
Látcső gyújtótávolság |
178 mm |
|
Nagyító szemlencse |
15x |
|
Szabad nyílás |
32 mm |
|
Rés szélesség |
0 – 2 mm |
|
Mintatábla átmérő |
85,5 mm |
|
A skála átmérője |
176 mm |
|
Felbontás |
0°0’30” |
|
Elérhető mérési pontosság |
± 1’ |
|
A csomag tartalma |
Készülék Prizmatartó rögzítőcsavarokkal Tartó a diffrakciós rácshoz Prizmák Nagyító a jobb olvashatósága érdekében Tok |
